軍艦島30号棟の防水層を採取分析

ARKが調査の経緯と調査範囲を初めて報告

画像の説明
軍艦島

アスファルトルーフィング工業会(略称ARK／猪野瀬正明会長)は100年前に建設されたわが国初のRC集合住宅の屋上防水層の劣化状況を発表した。
これは2015年10月、ARKが福岡大学の古賀一八教授らと軍艦島に残る建物群の防水を調査した際のサンプルを分析したもの。
2016年8月24日の建築学会大会で、初めて「軍艦島構造物の屋上防水調査(材料施工部門1394)」として報告した。

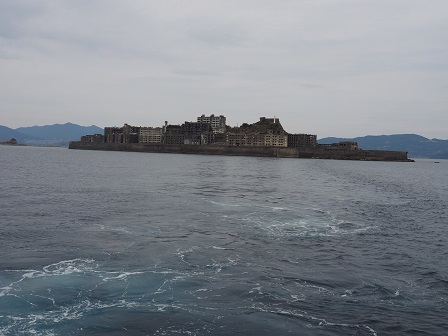

軍艦島はその外観から称される通称で、正しくは「端島(はしま)」。長崎県長崎市(旧高島町)にある島だ。明治時代から昭和時代にかけては海底炭鉱として繁栄し、東京以上の人口密度を有していた。人口が最盛期を迎えた1960年(昭和35年)には5,267人。人口密度は83,600人/km²と世界一を記録した。1974年(昭和49年)の閉山にともなって島民が島を離れてからは、無人島である。2015年、国際記念物遺跡会議(イコモス)により、軍艦島を構成遺産に含む「明治日本の産業革命遺産製鉄・製鋼、造船、石炭産業」が世界文化遺産に登録された。

端島で鉄筋コンクリート造の施設や住宅が建設されたのは、狭い島内に最大限の住人(作業員)を住まわせるため、建物を高層化する必要に迫られたからである。
端島に残る集合住宅の中で、7階建の30号棟は1916年(大正5年)の建設で、日本初の鉄筋コンクリート造の高層アパート(1916年の竣工時は4階建て)として特に注目されている。

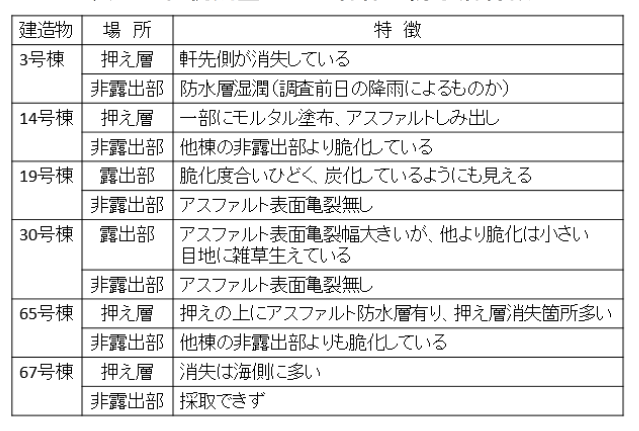

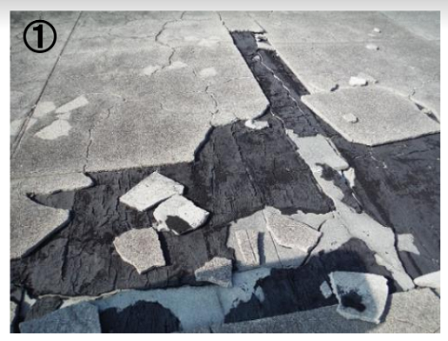

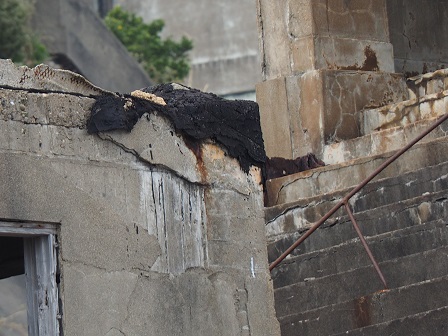

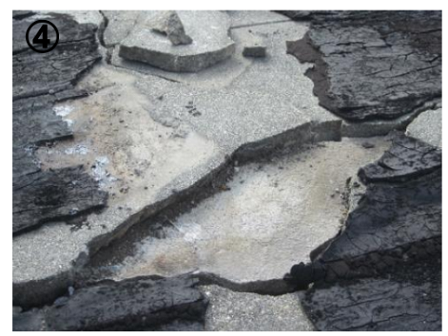

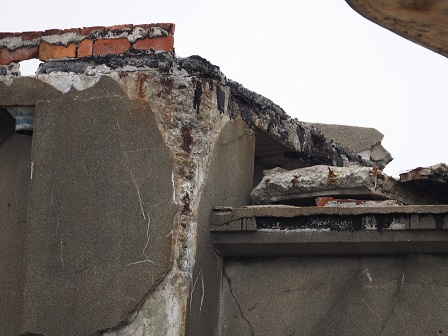

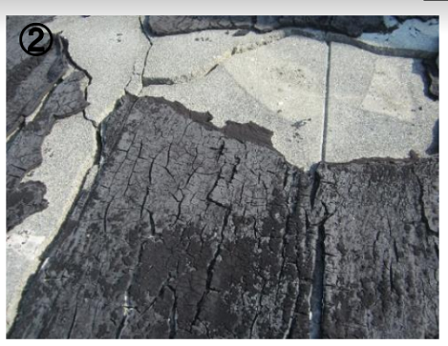

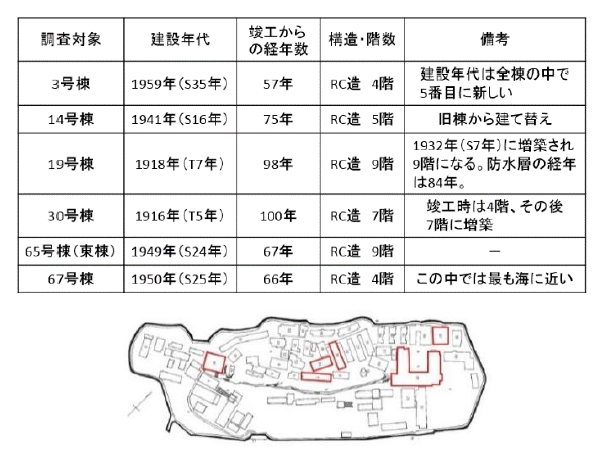

軍艦島に残る構造物群の状況、飛来塩分や鉄筋腐食、などに関する建築学会大会での初めての報告は2012年・2013年に行われ、屋上防水に関しては、2005年に、阿久井喜孝氏(東京電機大学)が「軍艦島実測調査資料(東京電機大学出版局)」で、アスファルト防水の押さえ工法であることを記している。しかしそこでは防水層の詳細については報告されていなかったため、ARKでは2015年10月、軍艦島の6棟のRC構造物の屋上調査、サンプリングを行った。そして、このほど公的な防水層仕様や防水材料の歴史的な変遷を考慮し、軍艦島構造物の屋上アスファルト防水層に使用された防水工事用アスファルトとアスファルトルーフィングの種類を推定し、発表した。

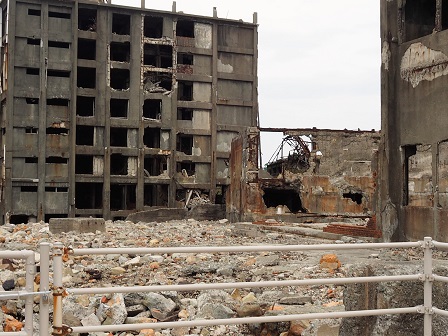

軍艦島30号棟アパート
日本最古のRC集合住宅30号棟(撮影：JWHA日本防水の歴史研究会)
